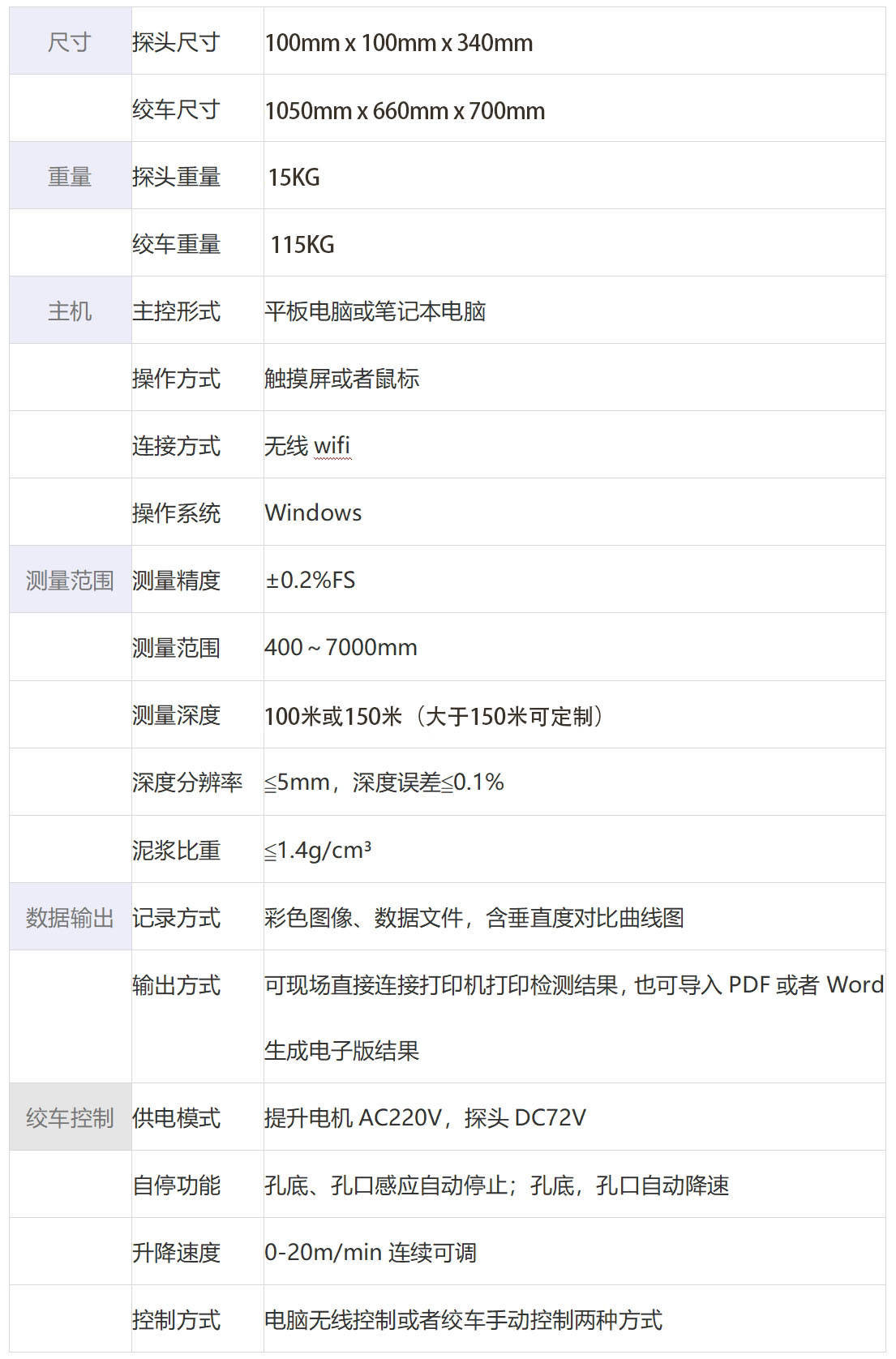

- 技术参数
- 相关产品
ZD-100(W)超声波成孔成槽质量检测仪
产品用途
产品用途
1.钻孔灌注桩成孔孔径、孔斜、孔深检测，钻孔全孔型扫描，垮塌和扩
缩径位置判断；
2.地下连续墙槽宽、槽斜、槽深检测，槽壁形状扫描，型钢（端头）倾
斜计算；
符合规范
《公路桥涵施工技术规范》（JTG/T F50-2011）
《建筑桩基技术规范》（JGJ 94-2018）
《建筑地基基础工程施工质量验收规范》（GB 50202-2018）
《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（DB 29-112-2004）
《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DGJ 32/TJ
117-2011）
《建筑基桩检测技术规范》（DGJ 08-218-2003）
《灌注桩成孔质量检测技术规程》（T/CECS 596-2019)
《地下连续墙检测技术规程》（T/CECS 597-2019)
《公路工程基桩检测技术规程》（JTG/T 3512-2020）
产品原理

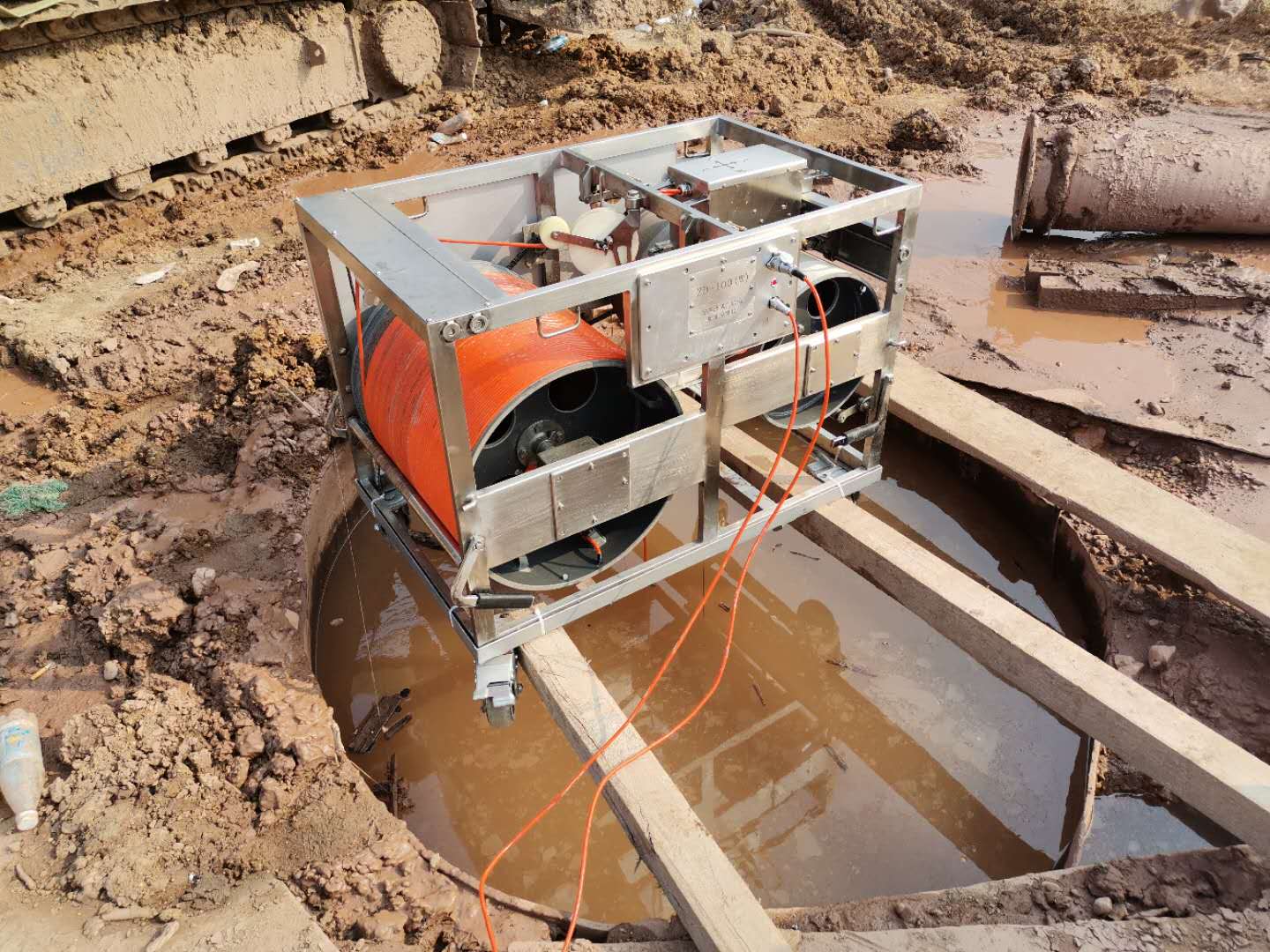

超声成孔成槽检测仪由平板电脑（或笔记本）、电池盒、超声探头、深度测量装置和提升机构组成。超声探头、深度测量装置和提升机构集成在线架上，由两根钢丝绳牵引。平板电脑与线架间通过无线连接。
孔径槽宽采用超声波发射测距法：超声探头在提升装置的控制下从孔口匀速下降，深度测量装置测取探头下放的深度并传到主机，主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时，主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。由于泥浆的声阻抗远小于土层（或岩石）介质的声阻抗，超声波几

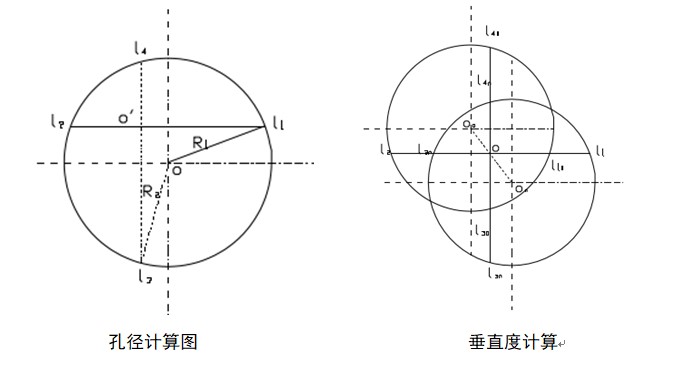

孔壁产生全反射，反射波经过泥浆传播后被接收换能器接收，反射波到达的时间即为超声波在孔内泥浆中的传播时间，通过传播时间计算超声换能器与孔壁的距离，从而计算该截面的孔径值和垂直度。超声波速通过孔口标定。
孔径槽宽采用超声波发射测距法：超声探头在提升装置的控制下从孔口匀速下降，深度测量装置测取探头下放的深度并传到主机，主机根据设定的时间间隔控制超声发射探头发射超声波并同步启动计时，主机根据设定的采样延时和采样率启动高速高精度信号采集器采集超声信号。由于泥浆的声阻抗远小于土层（或岩石）介质的声阻抗，超声波几
孔壁产生全反射，反射波经过泥浆传播后被接收换能器接收，反射波到达的时间即为超声波在孔内泥浆中的传播时间，通过传播时间计算超声换能器与孔壁的距离，从而计算该截面的孔径值和垂直度。超声波速通过孔口标定。
技术特点
1、智能控制：整个测试过程和探头升降系统完全实现了电脑无线远程控制，实测数据和
测试结果实现数字化显示、存储和打印输出；
2、数据清晰：实时显示波形图、孔型图，彩色图像孔壁显示一目了然；
3、绞车稳定：源至日本技术，探头升降系统的信号电缆与承重钢丝绳独立设计，孔底、
孔口感应自动停止；孔底，孔口自动降速；
4、探测范围大：探头最小探测距离400mm，最大探测距离7000mm，最大泥浆比重可达
1.4g/cm3 ，适合几乎所有工程成孔成槽的检测；

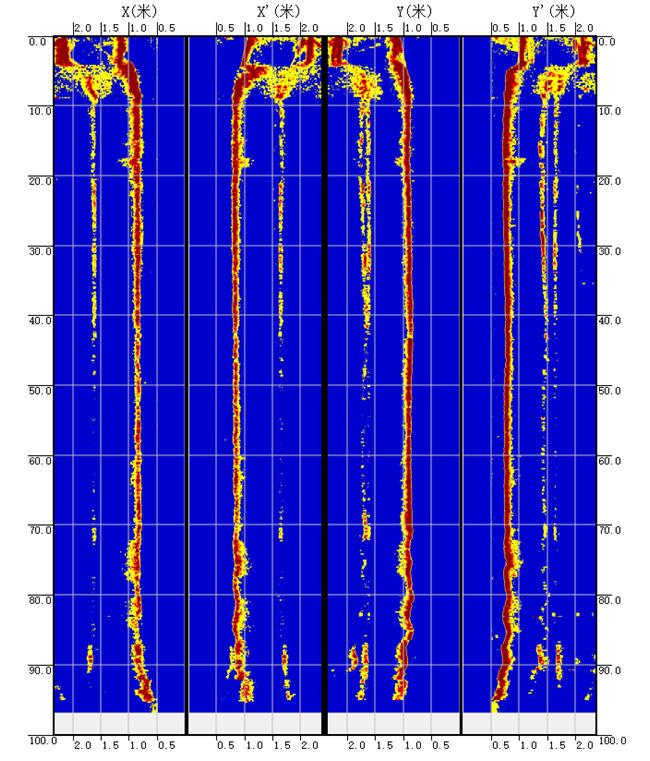

测试数据
1、智能控制：整个测试过程和探头升降系统完全实现了电脑无线远程控制，实测数据和
测试结果实现数字化显示、存储和打印输出；
2、数据清晰：实时显示波形图、孔型图，彩色图像孔壁显示一目了然；
3、绞车稳定：源至日本技术，探头升降系统的信号电缆与承重钢丝绳独立设计，孔底、
孔口感应自动停止；孔底，孔口自动降速；
4、探测范围大：探头最小探测距离400mm，最大探测距离7000mm，最大泥浆比重可达
1.4g/cm3 ，适合几乎所有工程成孔成槽的检测；
